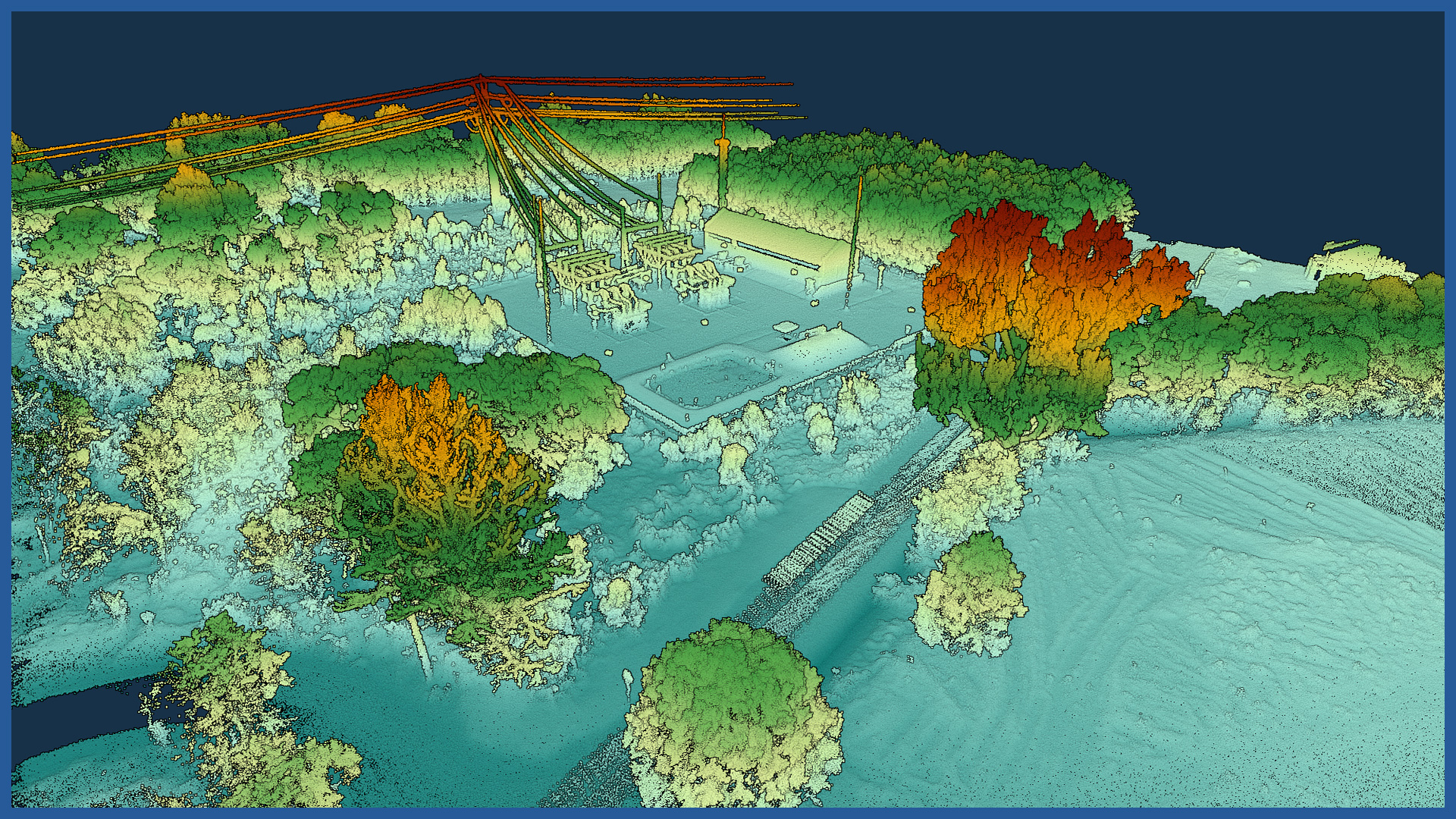

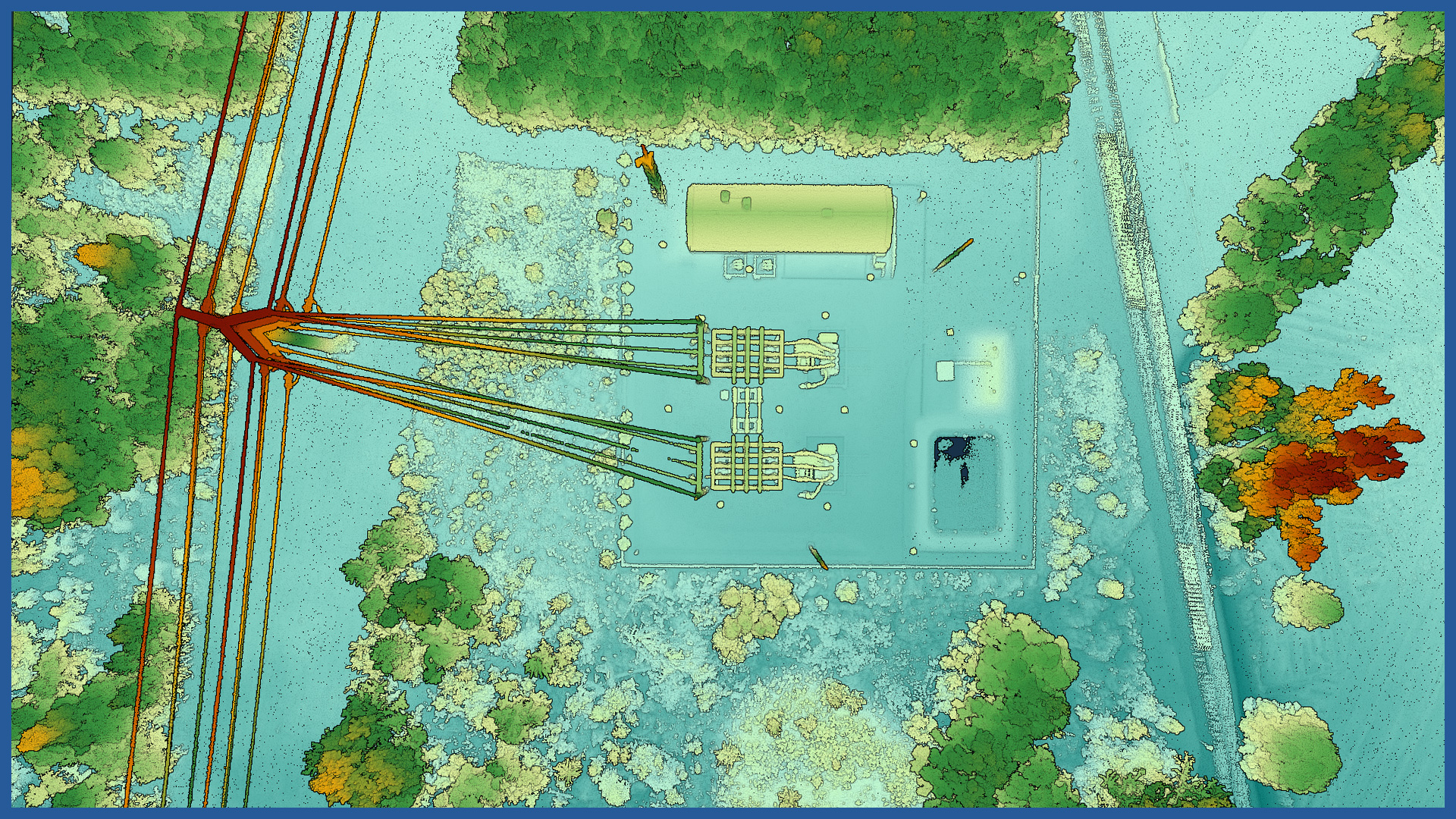

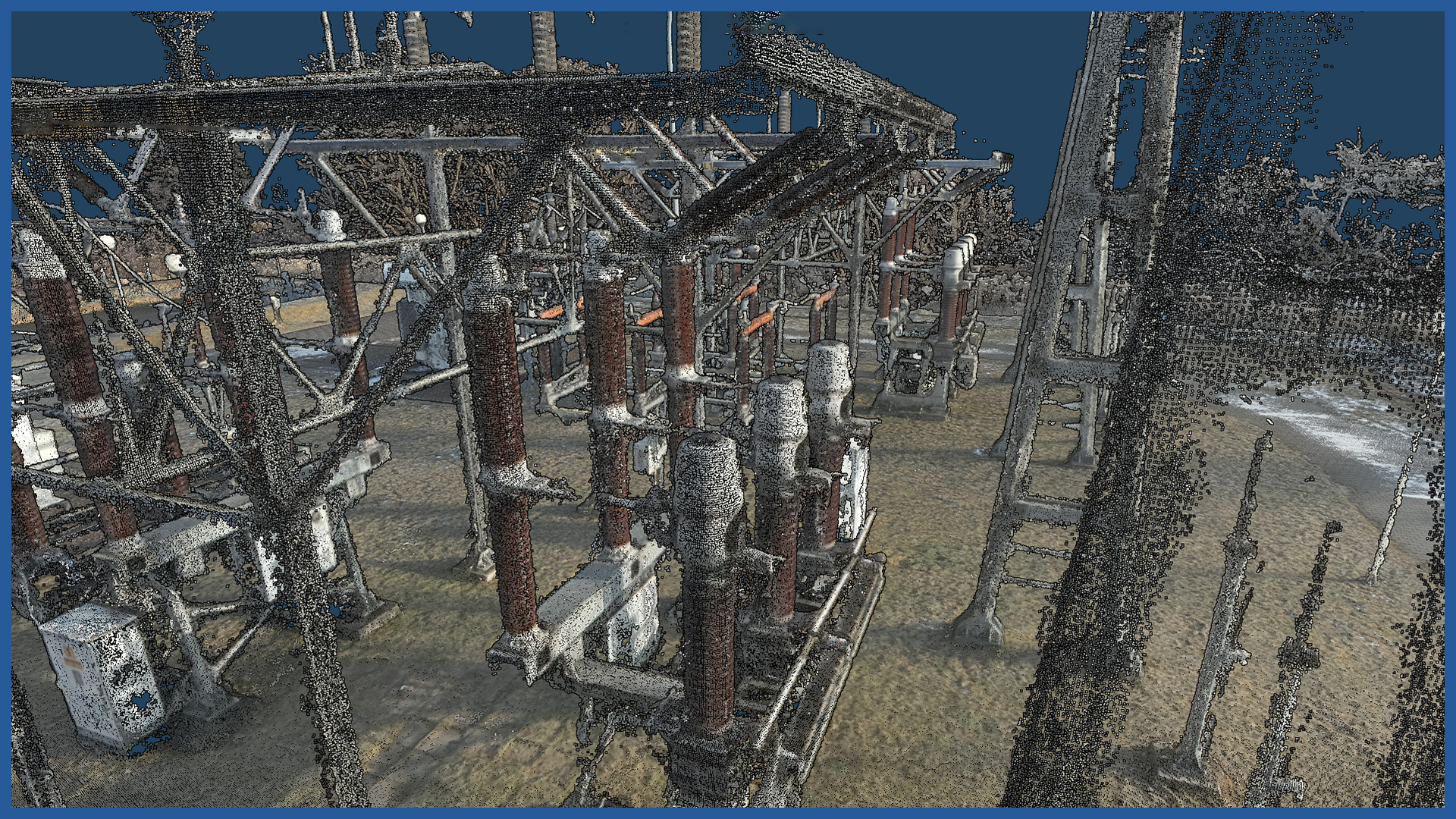

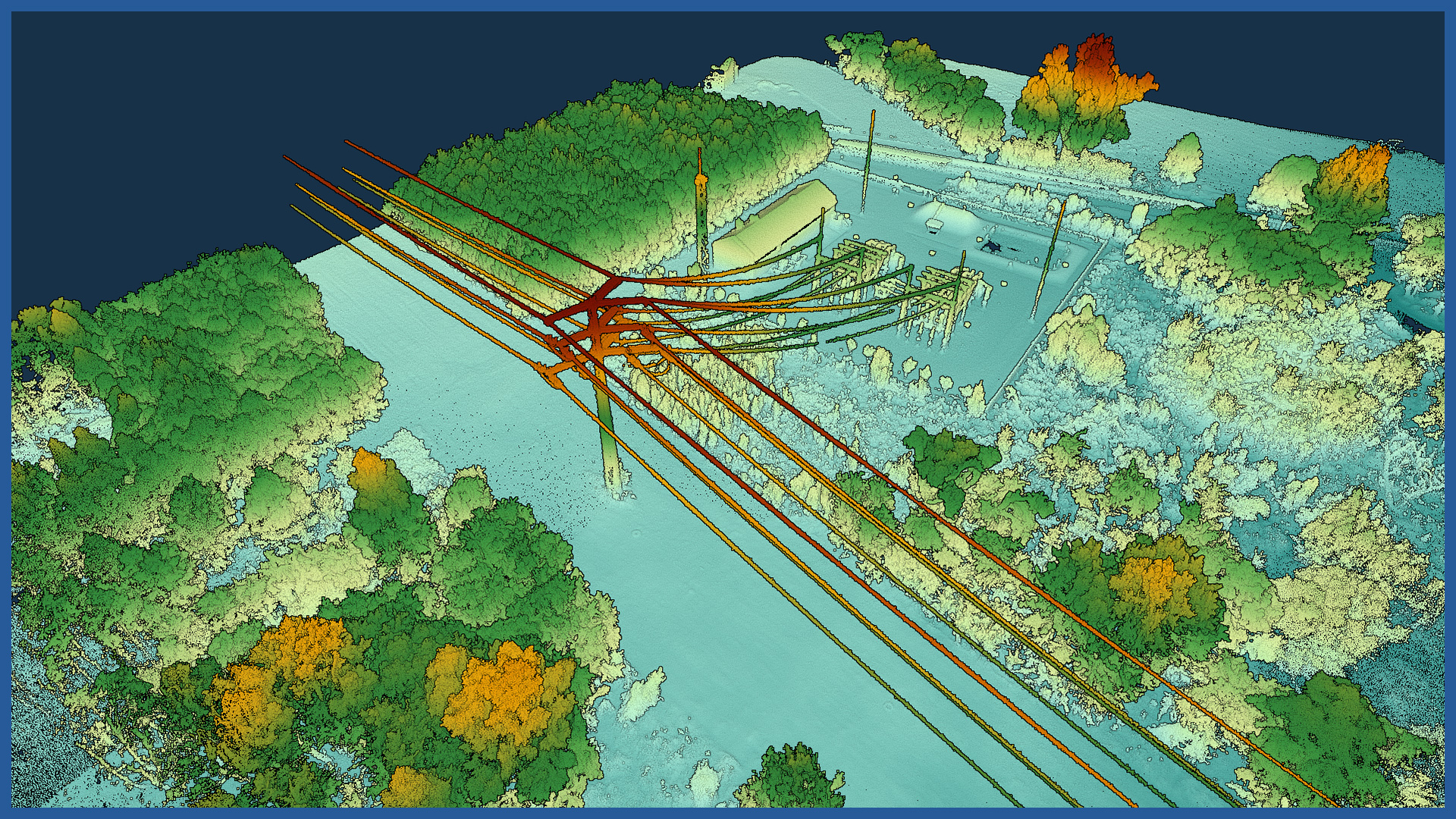

Przedstawienie stacji elektroenergetycznej w przestrzeni 3D przy pomocy milionów barwnych punktów daje bardzo szczegółową informację na temat obiektu i jego otoczenia.
Gęste chmury punktów pozyskujemy metodą fotogrametrii i lotniczego skaningu laserowego. Pomiar i opracowanie są szybkie, unikamy generalizacji pomiaru, minimalizujemy błędy pomiarowe.

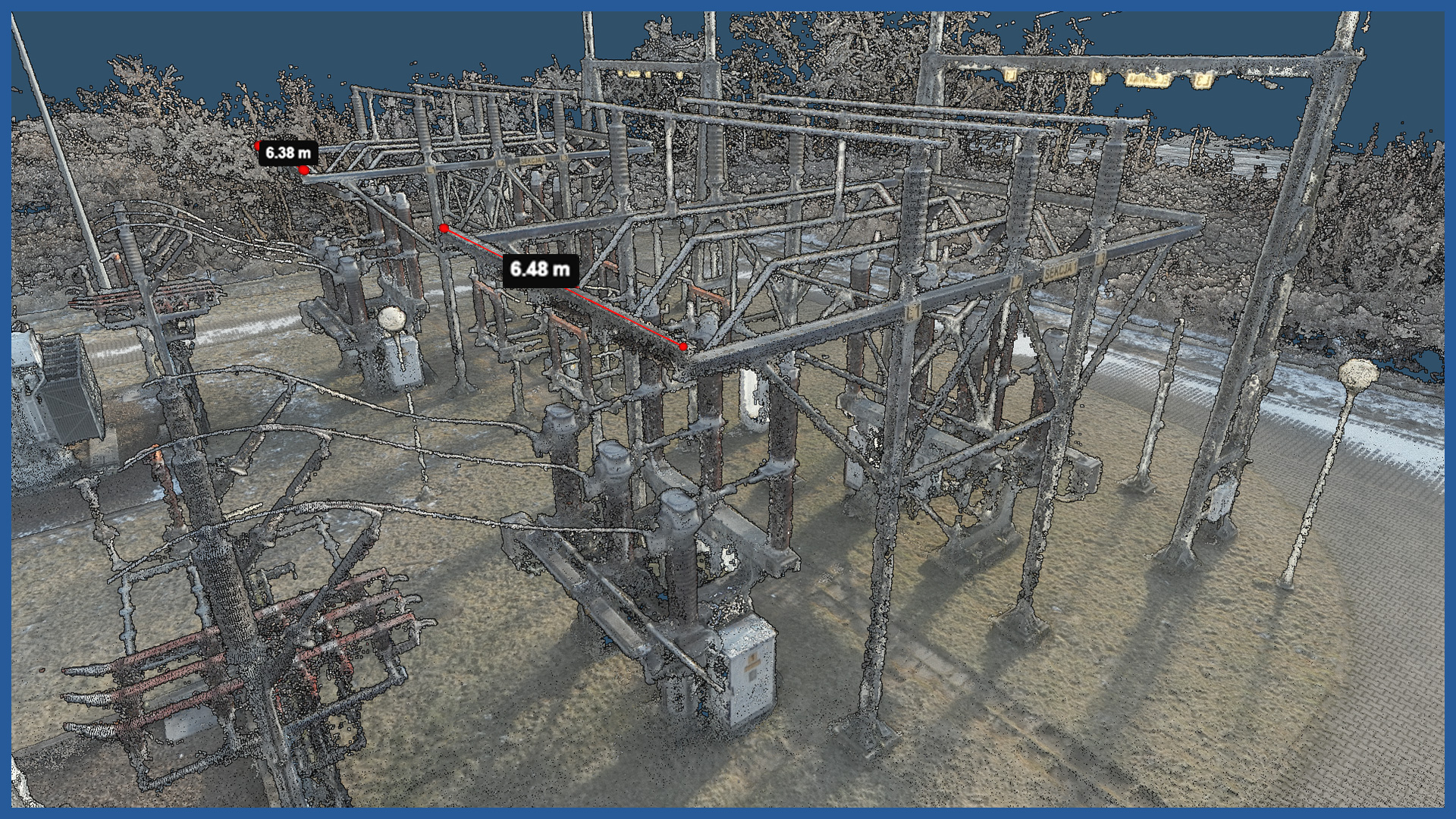

Precyzyjne odwzorowanie stacji to nie tylko wizualizacja obiektów, ale możliwość wykonywania analiz przestrzennych: pomiarów długości, odległości, objętości.
Gęste chmury punktów są podstawą do wielu opracowań. Większość programów CAD implementuje ten format danych i pozwala wykonywać opracowania na ich podstawie.
CHARAKTERYSTYKA CHMURY PUNKTÓW:
| Gęstość chmury punktów (skaning) | około 400 pkt/m2 |
| Gęstość chmury punktów (fotogrametria) | około 2500 pkt/m2 |
| Średni błąd położenia punktu | poniżej 3 cm |
| Format danych | LAS / LAZ / E57 / TXT |
| Paleta barw | RGB / monochromatyczna / wysokościowa |
| Klasyfikacja | wg. standardu ASPRS |
| Układ współrzędnych | zgodny z wymaganiami |
