Inwentaryzujemy napowietrzne linie energetyczne korzystając z lotniczego skaningu laserowego. Dzięki temu pomiar i opracowanie są szybkim procesem, zachowującym przy tym wymaganą dokładność.
Precyzyjnie mierzymy tysiące punktów na przewodach, a następnie opracowujemy dane stosując specjalistyczne oprogramowanie.

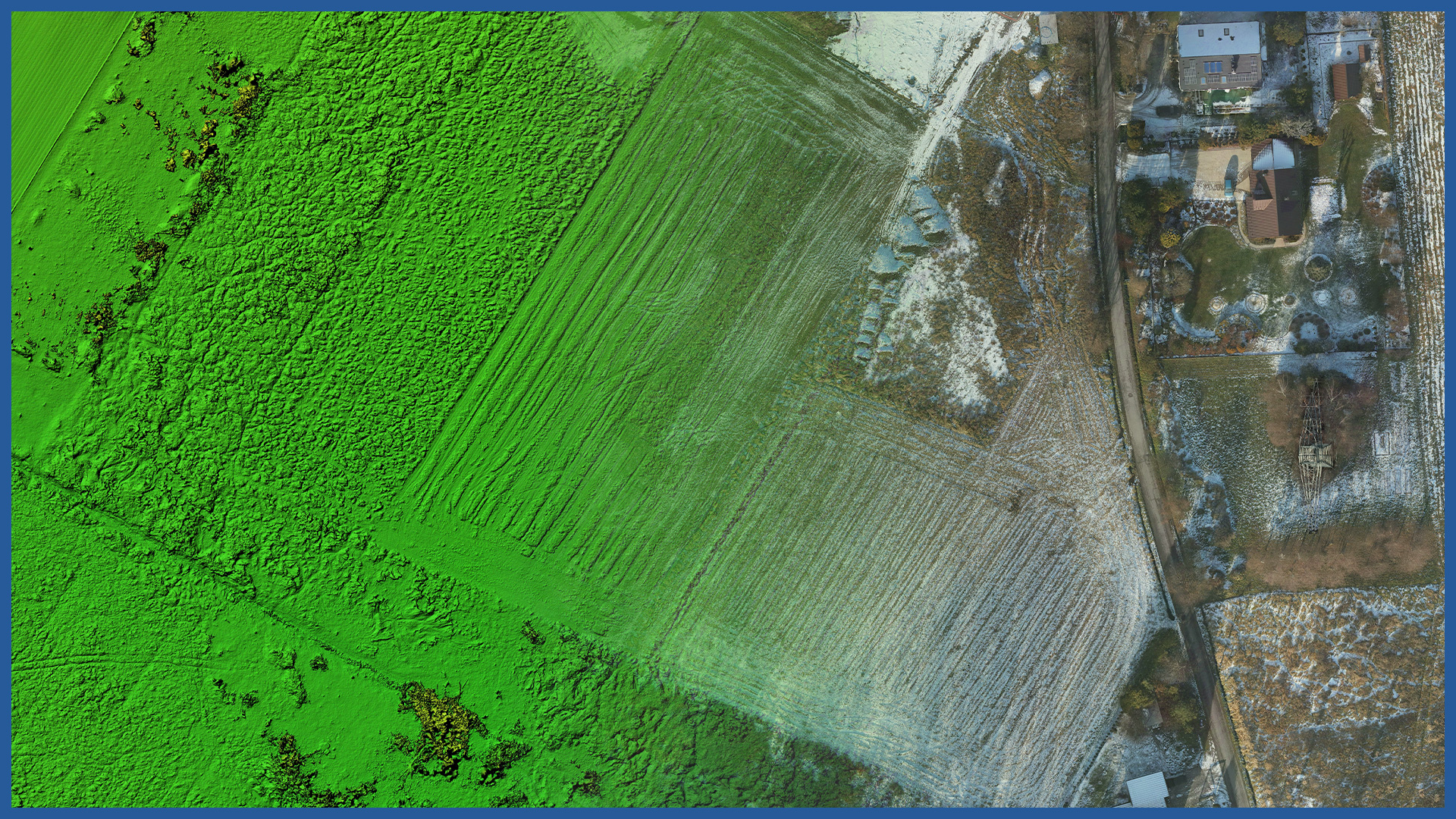

W czasie nalotu pozyskujemy również szczegółowe informacje o terenie wokół linii.

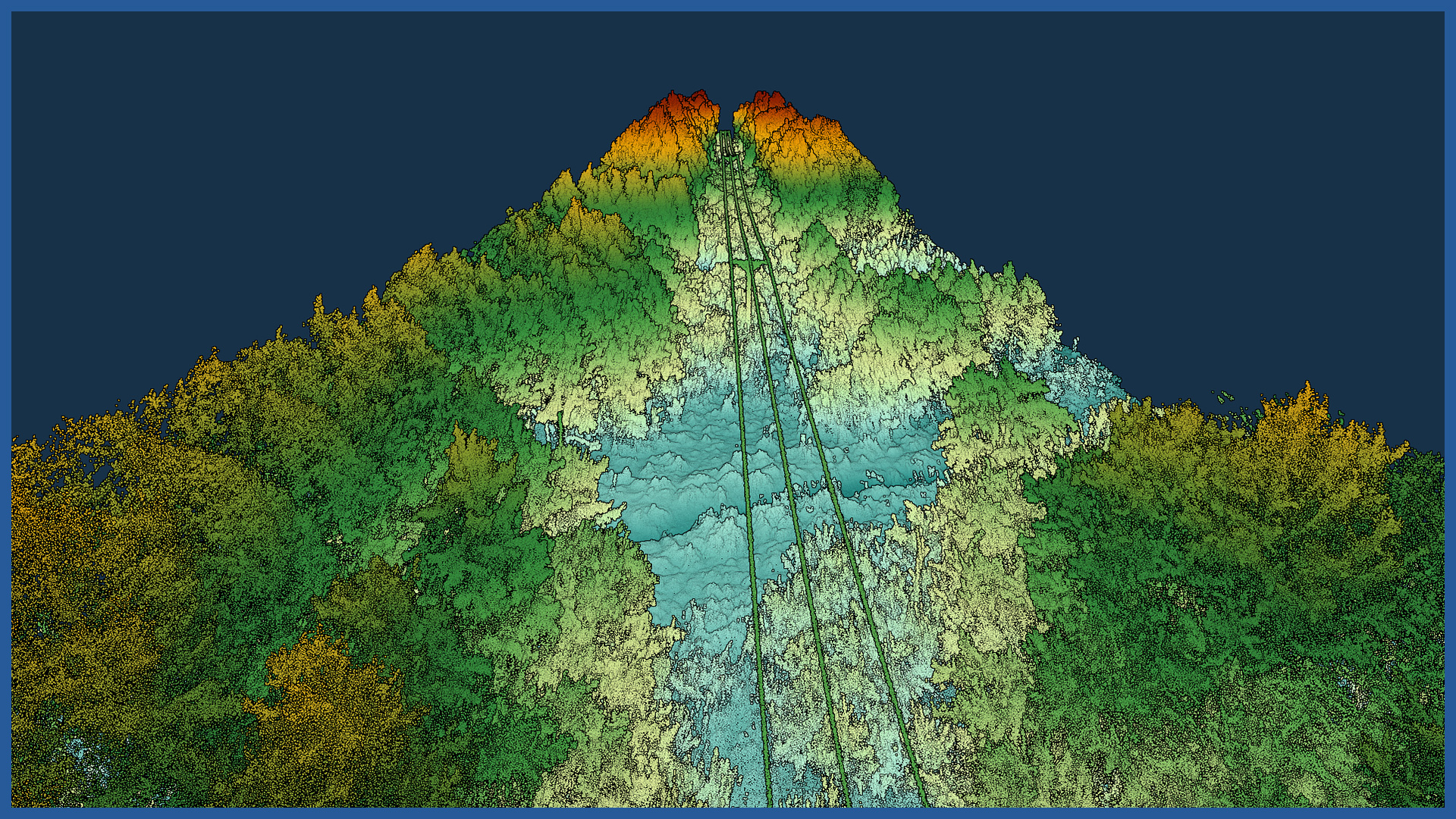

Uzyskaną w trakcie skaningu lotniczego chmurę punktów poddajemy klasyfikacji w celu wyodrębnienia przewodów. Specjalistyczne oprogramowanie pozwala nam wpasować krzywą łańcuchową, dzięki czemu cały proces jest bardzo precyzyjny.
Określamy również dokładną lokalizację słupów, a także wektoryzujemy słupy w schematyczny sposób.
Wektorowe odwzorowanie linii pozwala wyznaczyć zwis przewodu w każdym miejscu na trasie oraz zwis maksymalny.
Na podstawie tych danych sporządzane są profile linii elektroenergetycznych, istotne zarówno przy planowaniu modernizacji linii, jak i przy planowaniu zwiększenia obciążenia sieci, gdzie kluczowe znaczenie ma informacja o odległości między linią a terenem lub zabudowaniami.
CHARAKTERYSTYKA CHMURY PUNKTÓW:
| Gęstość chmury punktów (skaning) | około 400 pkt/m2 |
| Gęstość chmury punktów (fotogrametria) | około 2500 pkt/m2 |
| Średni błąd położenia punktu | poniżej 3 cm |
| Format danych | LAS / LAZ / E57 / TXT |
| Paleta barw | RGB / monochromatyczna / wysokościowa |
| Klasyfikacja | wg. standardu ASPRS |
| Układ współrzędnych | zgodny z wymaganiami |
/ INNE Z ENERGETYKI
Linie elektroenergetyczne napowietrzne:
– modelowanie przewodów linii napowietrznych
– pomiar zwisów przewodów linii napowietrznych
– profile linii elektroenergetycznych
Stacje elektroenergetyczne / podstacje trakcyjne:
