Czym jest Numeryczny Model Terenu

Numeryczny Model Terenu (NMT) jest numeryczną reprezentacją ukształtowania powierzchni terenu pozwalającą na określenie wysokości dowolnego punktu o znanych współrzędnych XY  i  odtworzenie kształtu powierzchni terenu. Model zawiera informacje o relacjach topologicznych łączących poszczególne punkty w terenie.

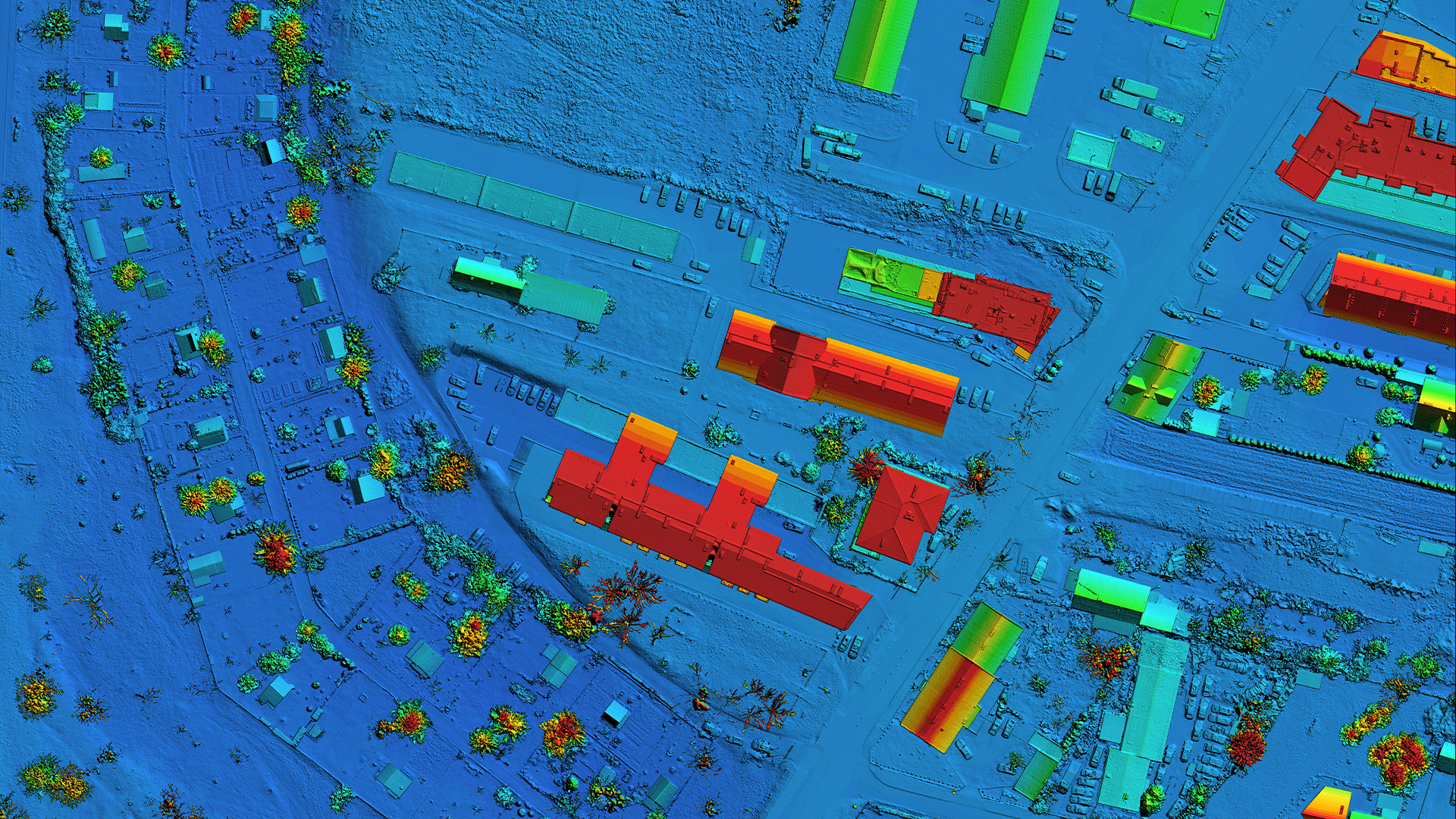

Numeryczny model pokrycia terenu (NMPT) jest numeryczną reprezentacją powierzchni terenu wraz z obiektami wystającymi ponad tę powierzchnię, takimi jak: budynki, drzewa, mosty, wiadukty i inne elementy infrastruktury.

Wykonujemy numeryczne modele terenu stosując najnowocześniejszą metodę pozyskania danych pomiarowych: lotniczy skaning laserowy niskiego pułapu z zastosowaniem bezzałogowych statków powietrznych. Wysokiej klasy skaner rejestruje teren z dużą dokładnością i szczegółowością. Gęstość punktów ze skaningu laserowego wynosi kilkaset punktów na metr kwadratowy, a dokładność nie odbiega od tej uzyskiwanej tradycyjnymi metodami pomiarowymi.

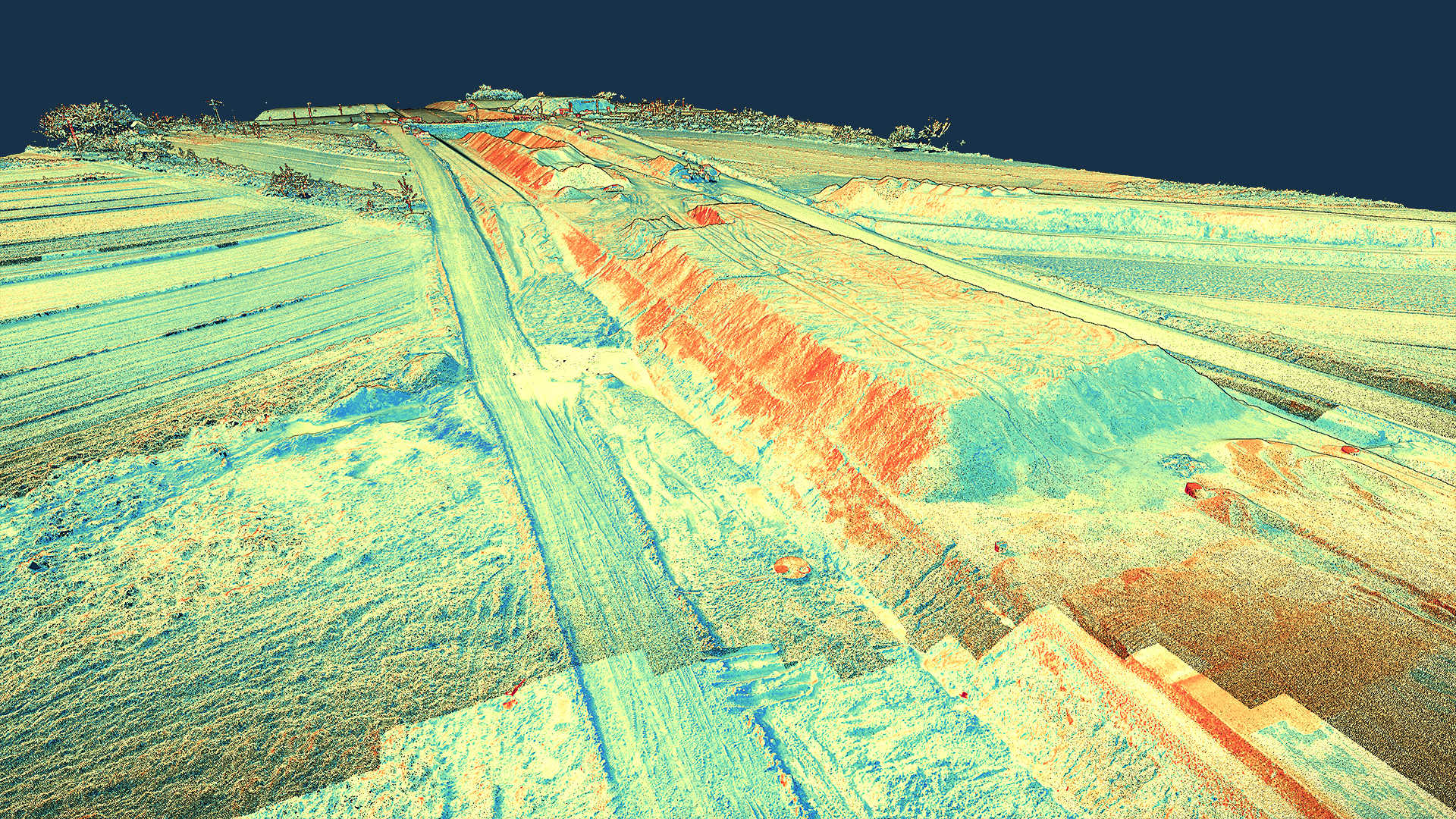

Pozyskaną gęstą chmurę punktów filtrujemy i klasyfikujemy stosując specjalistyczne opracowanie, a następnie generujemy precyzyjny model terenu.

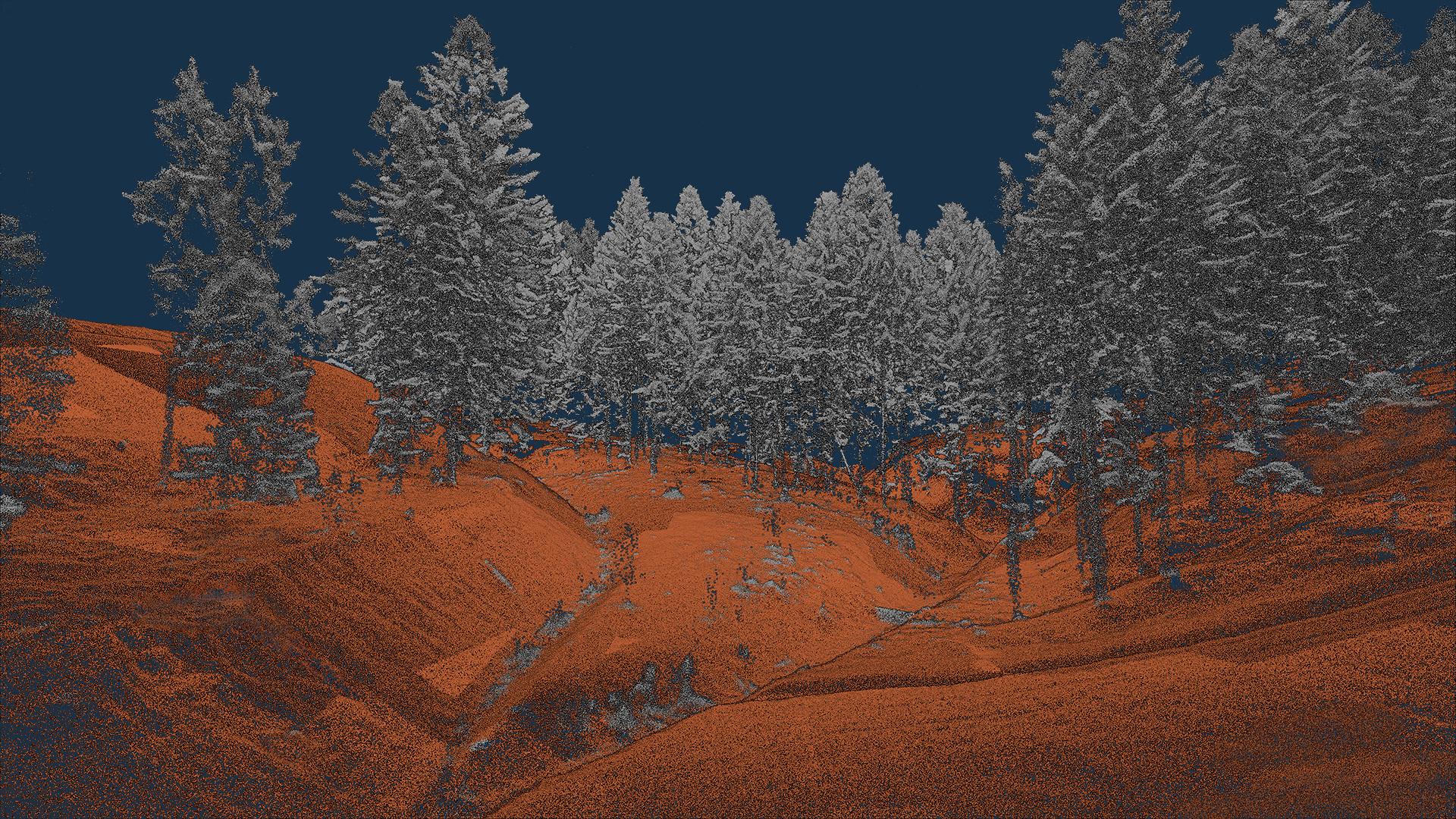

Dzięki zastosowaniu skaningu lotniczego potrafimy pomierzyć powierzchnie terenu przesłoniętą drzewami, zakrzaczeniem, uprawami rolnymi.

Modele najczęściej zapisujemy w formie:

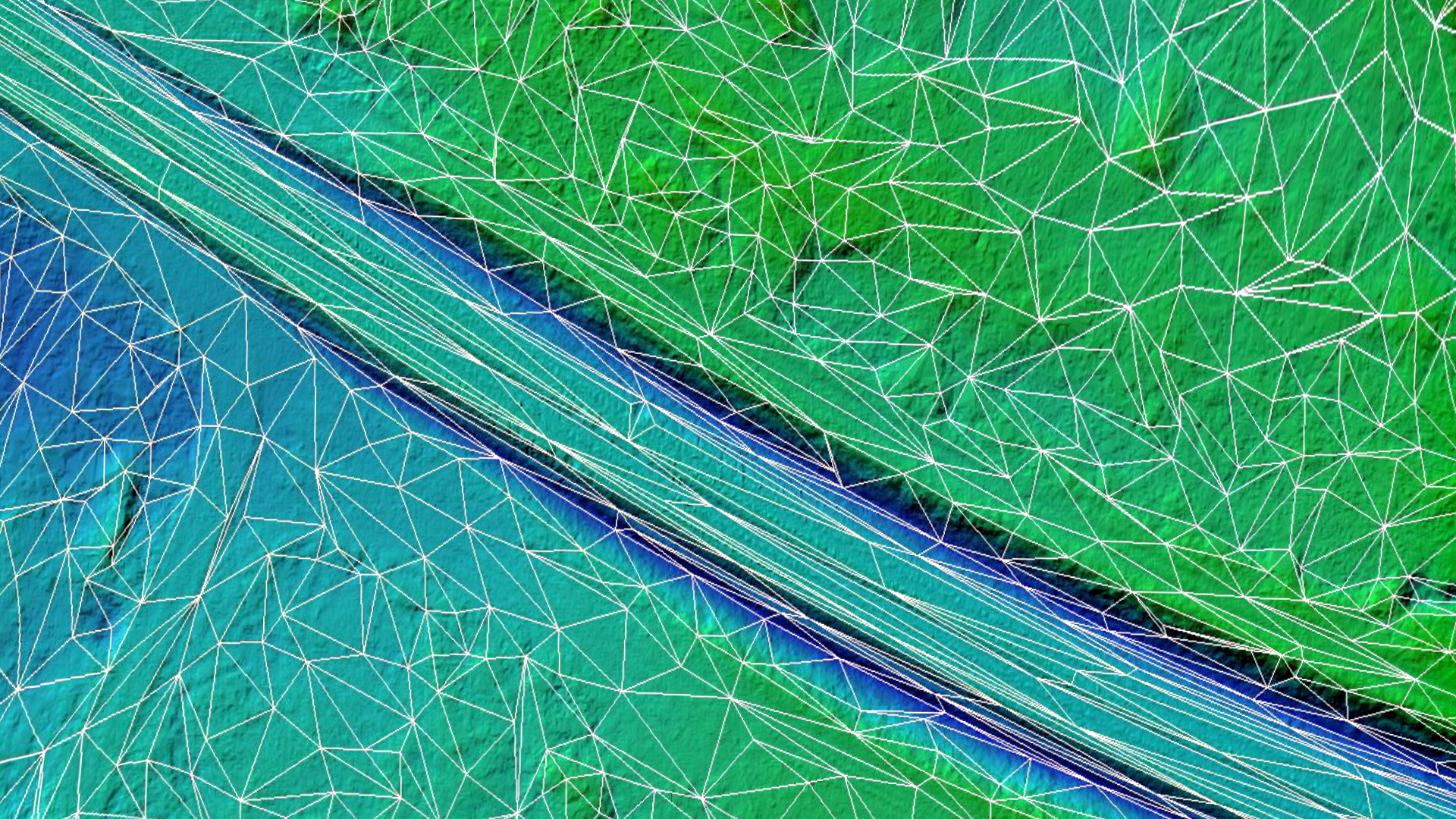

1. nieregularnej siatki trójkątów (TIN)
2. regularnej siatki kwadratów (GRID)

i prezentujemy jako:

1. model wektorowy (siatka trójkątów lub kwadratów w formie kreskowej dla oprogramowania typu CAD)

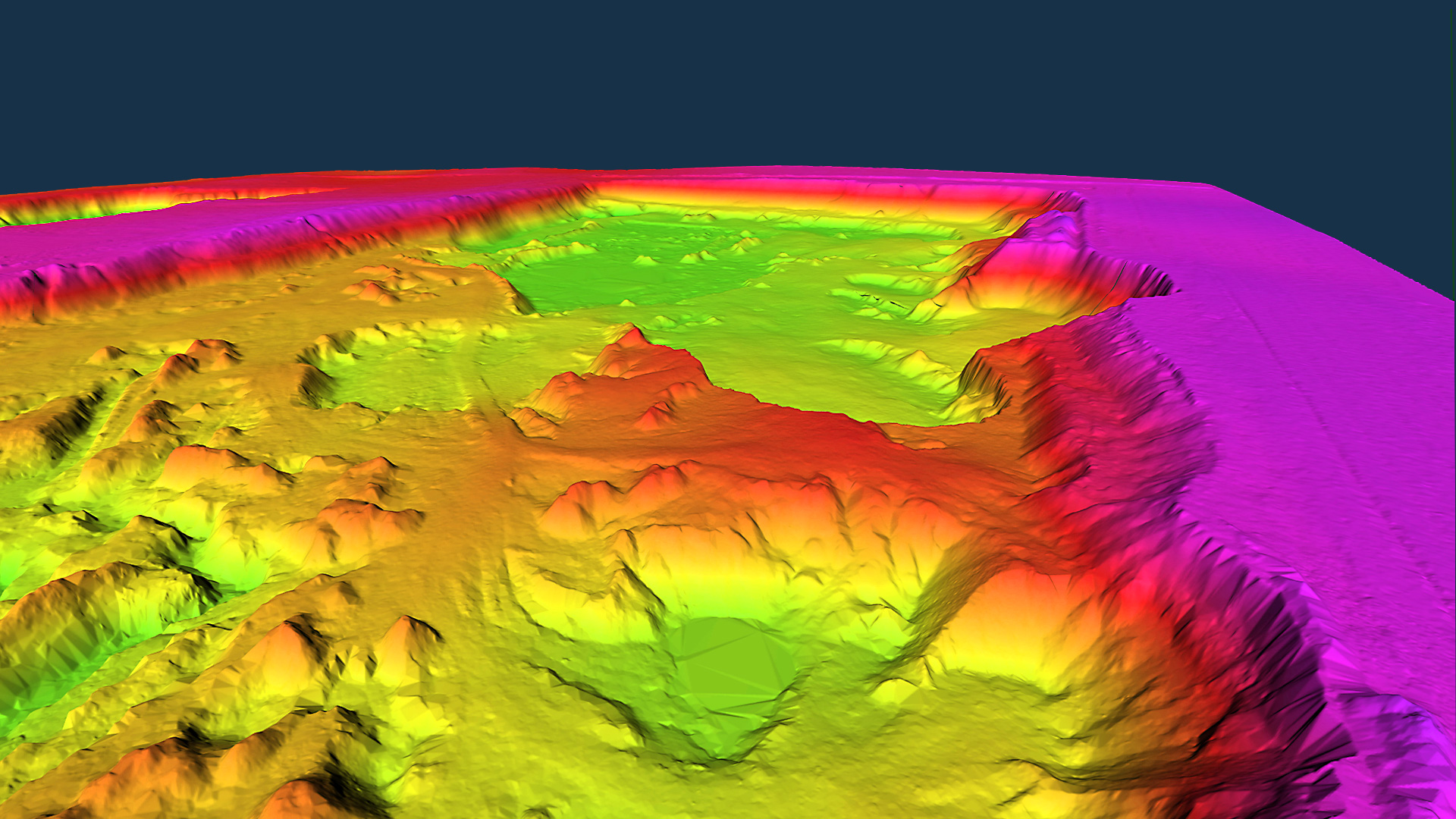

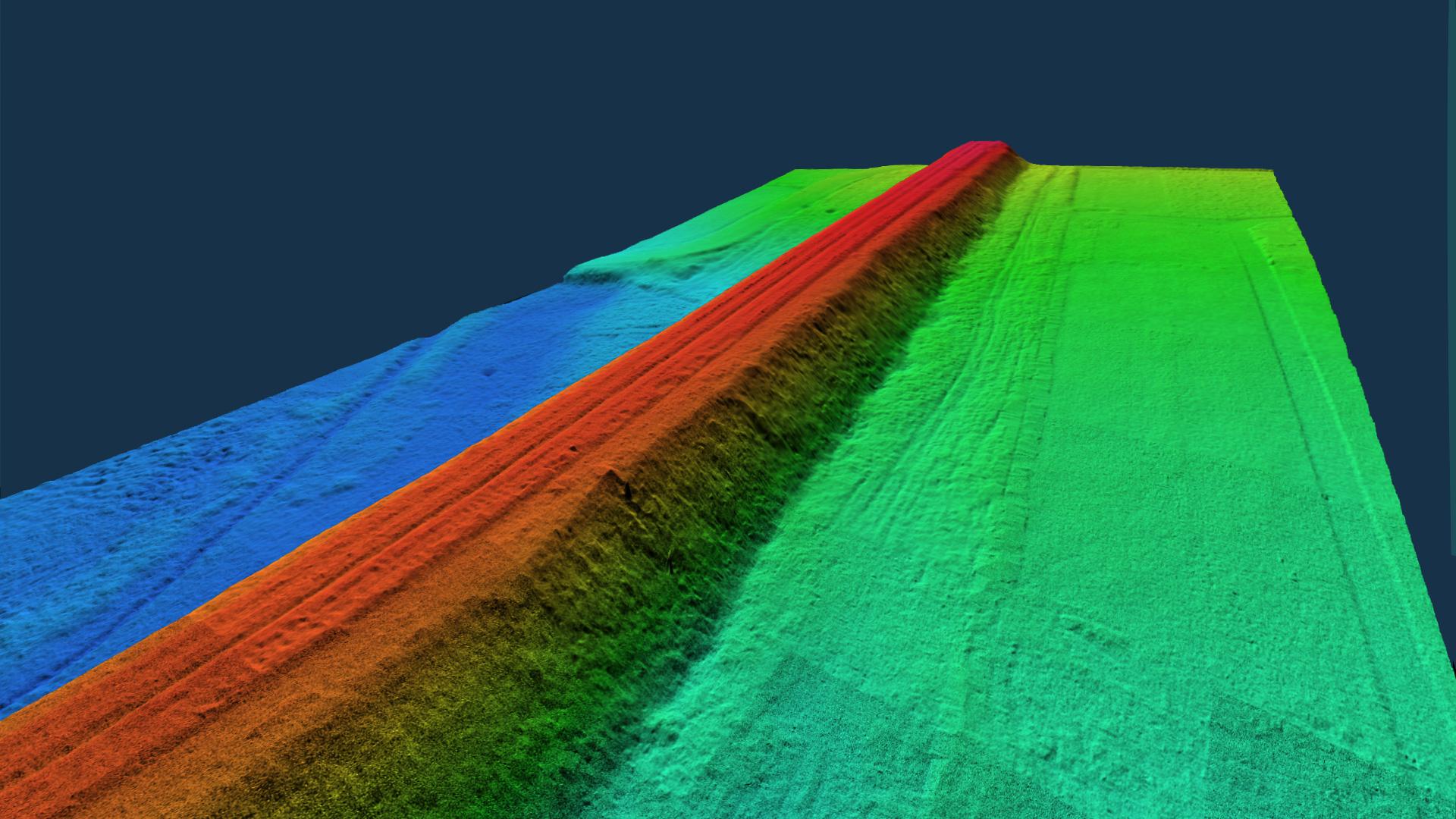

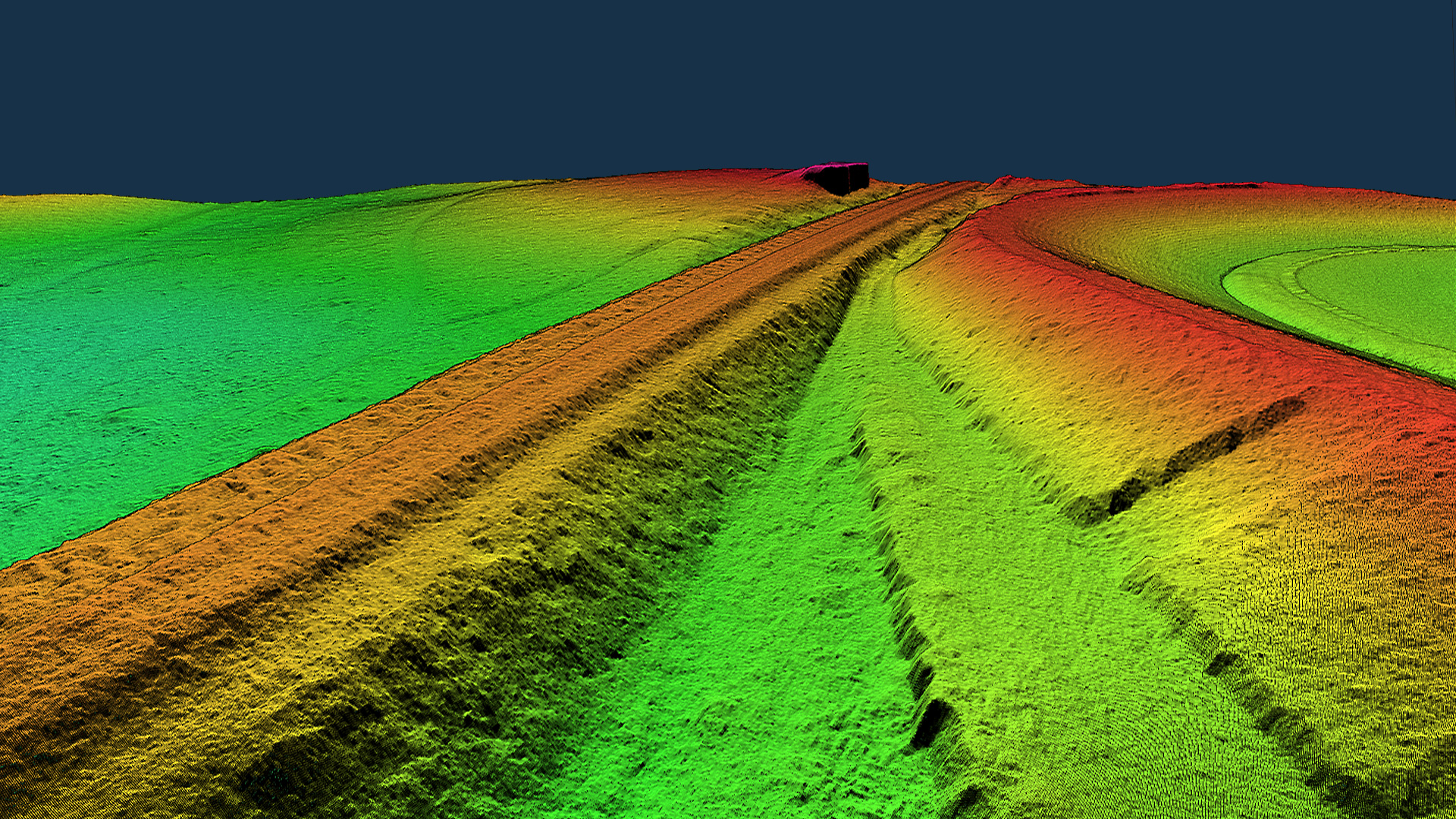

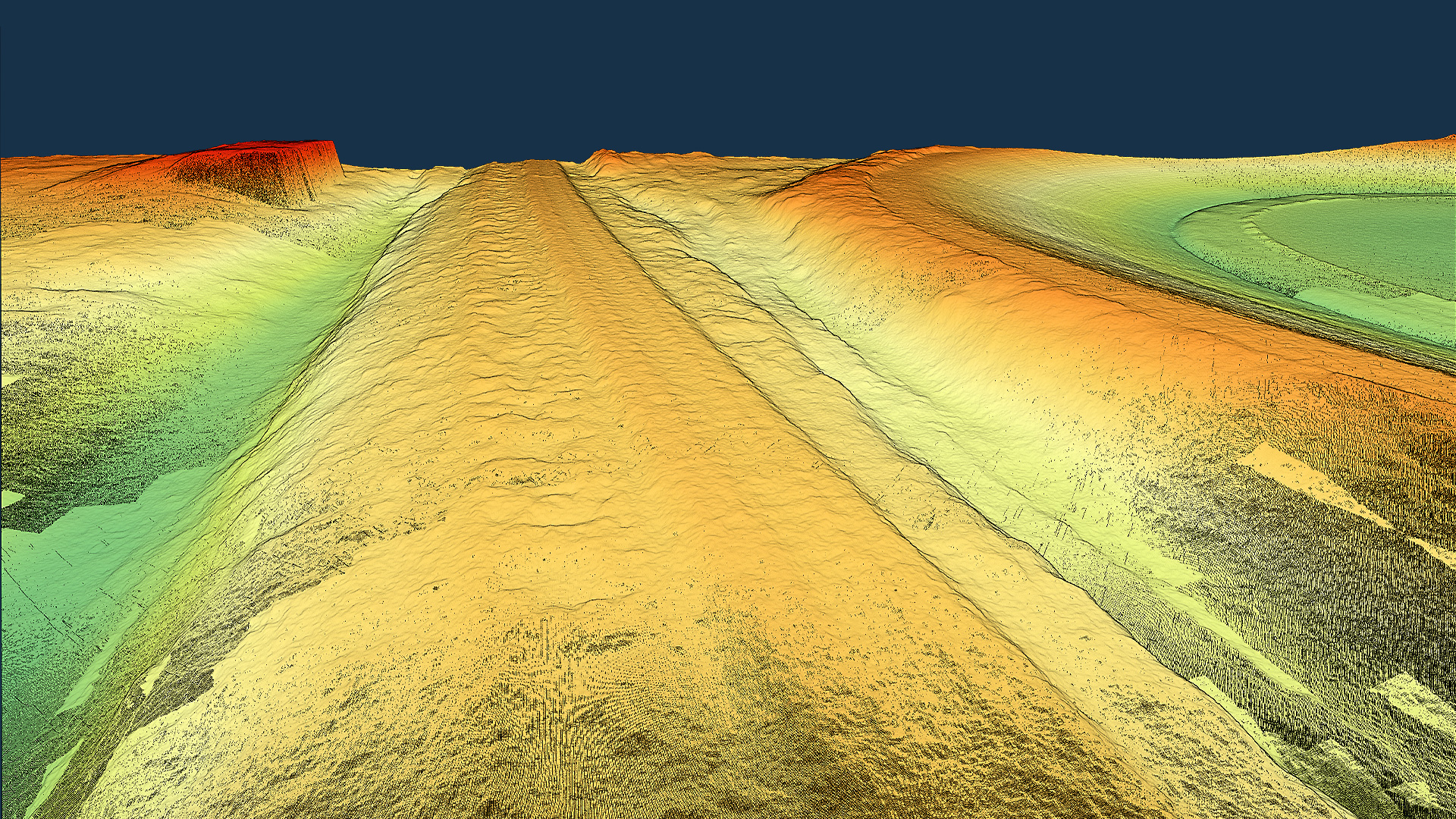

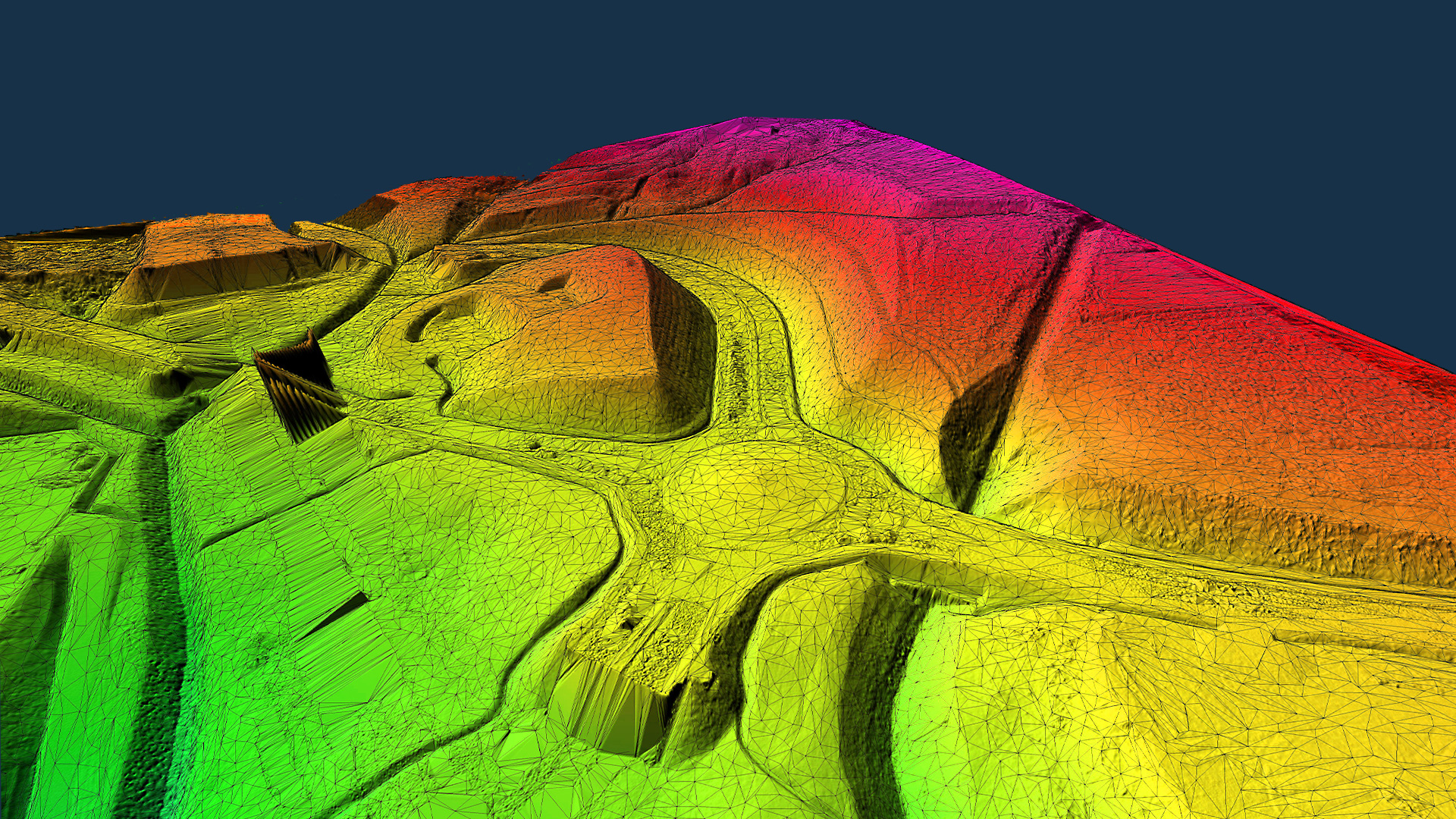

2. model rastrowy (wysokości terenu kodowane różnokolorową paletą barw)

Zalety technologii

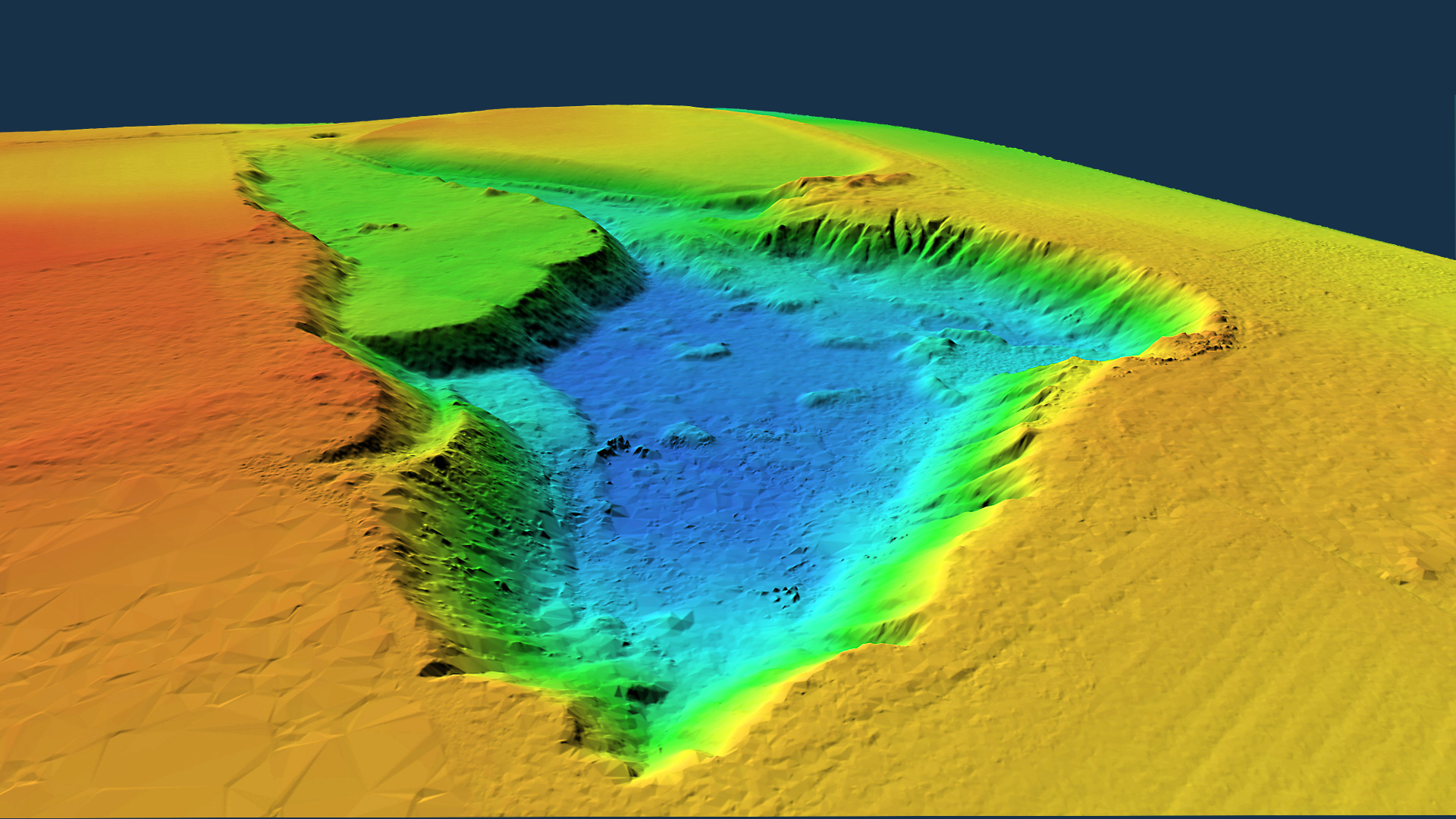

Stosowana przez nas technologia skaningu LIDAR zapewnia szybkość wykonania aktualnego modelu terenu dla dużych obszarów oraz dla obiektów liniowych. Krótki czas pozyskania i przetworzenia danych pozwala wykonywać pomiary cyklicznie i uzyskiwać cały szereg analiz porównawczych, w tym kubatury zmian.

Stosujemy bezzałogowe statki powietrzne wyposażone w moduły RTK, dlatego nasz pomiar jest dokładny. Uzyskiwane dokładności nie odbiegają od uzyskiwanych podczas tradycyjnego pomiaru.

Gęstość punktów ze skaningu laserowego wynosi kilkaset punktów na metr kwadratowy, przez co model terenu pozbawiony jest generalizacji występującej w klasycznych pomiarach geodezyjnych. Trójwymiarowy model odzwierciedla wszystkie nieregularne powierzchnie i kształty.

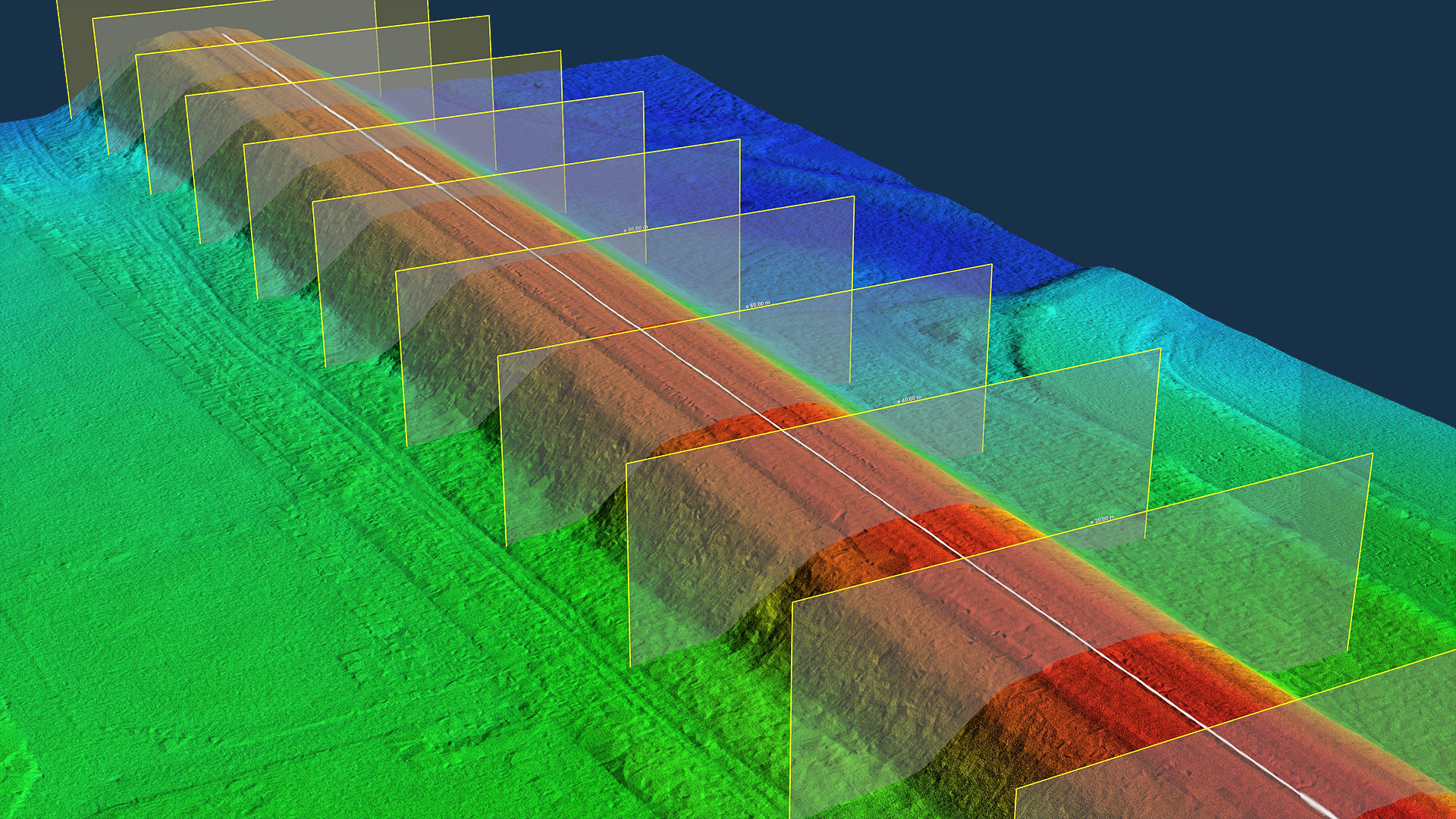

Format naszego opracowania pozwala implementować je do wszystkich najważniejszych programów do projektowania (CAD i GIS). Możliwe jest automatyczne generowanie przekrojów poprzecznych i podłużnych, obliczanie objętości w odniesieniu do warstw terenu projektowanego.
